دستگاه سیکلون (Cyclone Separator)
دستگاه سیکلون (Cyclone Separator) | جداسازی ذرات از هوا با نیروی گریز از مرکز
سیکلون یا جداکننده گردبادی، یکی از تجهیزات کلیدی و بسیار پرکاربرد در خطوط فرآوری مواد، تصفیه هوا، و غبارگیری صنعتی است. این دستگاه بدون نیاز به قطعات متحرک، با استفاده از نیروی گریز از مرکز، ذرات جامد معلق را از جریان هوا یا گاز جدا میکند. ساختار ساده، دوام بالا و هزینه نگهداری پایین، سیکلون را به انتخابی ایدهآل برای بسیاری از صنایع تبدیل کرده است.
ساختار و نحوه عملکرد سیکلون به زبان ساده

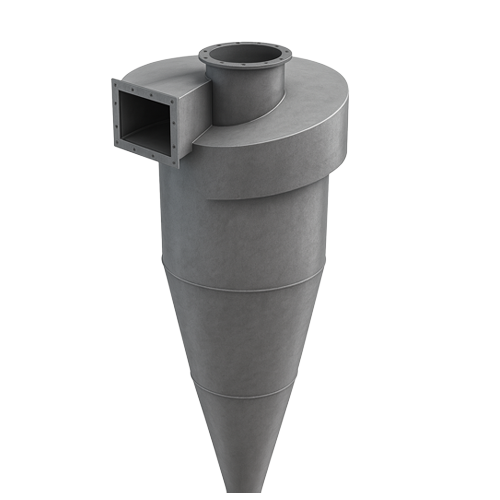

دستگاه سیکلون از دو بخش اصلی تشکیل شده: یک قسمت بالایی به شکل استوانه و یک قسمت پایینی که به شکل مخروط است. وقتی هوا یا گاز آلوده به ذرات ریز وارد دستگاه میشود، از طریق ورودی مخصوص بهصورت مورب یا مماسی وارد بخش استوانهای میشود. این ورود مورب باعث میشود که هوا داخل دستگاه بچرخد و یک حرکت گردبادی یا چرخشی ایجاد شود.
در این حالت، بهخاطر چرخش سریع هوا، ذرات سنگینتر مثل گرد و غبار یا ذرات مواد معدنی به دیوارههای داخلی دستگاه برخورد میکنند و به سمت پایین (بهسمت قیف) میافتند. این ذرات در انتهای مخروط جمع میشوند و میتوان آنها را بهراحتی تخلیه کرد.
در همین زمان، هوای تمیز یا گاز پاکشده، از مرکز دستگاه بالا میرود و از خروجی بالایی خارج میشود. در واقع، سیکلون بدون نیاز به فیلتر یا قطعات پیچیده، فقط با استفاده از نیروی چرخشی و طراحی خاص خودش، میتواند مقدار زیادی از ذرات را از هوا جدا کند.
این دستگاه بهخاطر سادگی، دوام بالا، و هزینه نگهداری کم، در بسیاری از کارخانهها و صنایع استفاده میشود.
مشخصات فنی دستگاه سیکلون
- جنس بدنه: فولاد کربنی، استیل ضد زنگ، یا پلییورتان ضد سایش
- قطر ورودی: 200 تا 2000 میلیمتر
- بازده جداسازی: تا 90% برای ذرات >10 میکرون
- نوع طراحی: جریان مماسی، با قابلیت نصب عمودی یا افقی
- افت فشار: 150 تا 300 پاسکال
- قابلیت مولتیسیکلون: برای راندمان بالاتر در ظرفیتهای زیاد
انواع سیکلونها و کاربرد آنها
- سیکلون تکمرحلهای: طراحی ساده و مناسب برای غلظتهای متوسط گرد و غبار
- مولتیسیکلون: چند سیکلون در یک بدنه برای بازده بالاتر
- سیکلون بایپس: دارای مسیر فرعی برای کنترل افت فشار و بهینهسازی
- سیکلون افقی: مناسب برای فضاهای محدود
- سیکلون دوجداره: مخصوص سیالات داغ یا خورنده با ایزولاسیون حرارتی
کاربردهای صنعتی دستگاه سیکلون
سیکلونها در بسیاری از صنایع به عنوان پیشفیلتر یا غبارگیر اولیه بهکار میروند، از جمله:
- کارخانجات سیمان و آهک: حذف گرد و غبار ناشی از کورهها و خردایش
- صنایع معدنی: جداسازی ذرات از جریان هوای سنگشکنها و آسیابها
- صنایع غذایی: جداسازی پودر آرد، نشاسته، شیر خشک و …
- نیروگاهها: حذف خاکستر و غبار از گازهای داغ
- خطوط تولید پودر میکرونیزه: پیشجداسازی پیش از ورود به سپراتورها
- سیستمهای تصفیه هوا و هواساز صنعتی
مزایای استفاده از سیکلون
- عدم نیاز به قطعات متحرک، در نتیجه خرابی پایین
- مصرف انرژی بسیار کم
- عمر طولانی و مقاومت در برابر سایش بالا
- قابلیت کارکرد در دماهای بالا (تا ۵۰۰ درجه سانتیگراد)
- قابلیت ترکیب با بگفیلترها و اسکرابرها
محدودیتها و معایب سیکلون
- بازده پایین برای ذرات کوچکتر از 5 میکرون
- احتمال افت فشار بالا در ظرفیتهای زیاد
- نیاز به تخلیه منظم قیف برای جلوگیری از گرفتگی
- عدم قابلیت حذف بخارات و گازهای چسبنده
نکات مهم در انتخاب سیکلون مناسب
- دانهبندی ذرات و نوع ماده (ریز یا درشت، چسبنده یا ساینده)
- دبی جریان هوا و فشار عملیاتی
- دمای کاری فرآیند
- فضای نصب و محدودیتهای مکانیکی
- قابلیت سرویس و نگهداری آسان
پرسشهای متداول درباره دستگاه سیکلون
- آیا سیکلون میتواند جایگزین فیلتر کیسهای شود؟
- خیر، سیکلون معمولاً بهعنوان پیشفیلتر استفاده میشود و برای جداسازی ذرات بسیار ریز به فیلترهای تکمیلی نیاز است.
- چگونه میتوان بازده سیکلون را افزایش داد؟
- با استفاده از مولتیسیکلون، تنظیم زاویه ورود هوا، یا انتخاب قطر مناسب ورودی و خروجی.
- آیا سیکلونها قابل استفاده در دمای بالا هستند؟
- بله، بهویژه مدلهای ساختهشده از فولاد یا استیل مقاوم که توان تحمل دماهای بیش از ۵۰۰ درجه را دارند.
- چه زمانی باید از مدل دوجداره استفاده کرد؟
- در فرآیندهایی با سیالات داغ، خورنده یا نیاز به ایزولاسیون حرارتی، مدلهای دوجداره گزینه مناسبی هستند.
- سیکلون مناسب برای ذرات چسبنده یا بخارات چیست؟
- در این موارد بهتر است از اسکرابر یا فیلترهای تخصصی استفاده شود، زیرا سیکلونها برای ذرات چسبنده مناسب نیستند.
- چرا ممکن است سیکلون دچار گرفتگی در ناحیه قیف شود؟
- در صورتی که تخلیه ذرات جمع شده به موقع انجام نشود، ذرات متراکم شده و منجر به انسداد در قیف خروجی میشوند.
- آیا میتوان سیکلون را به سیستم غبارگیر دیگر متصل کرد؟
- بله، ترکیب سیکلون با بگفیلتر یا اسکرابر باعث افزایش راندمان کلی سیستم میشود.
- چه عواملی در طراحی سیکلون مؤثر هستند؟
- قطر، ارتفاع، زاویه ورود هوا، نوع مخروط، جنس بدنه، و دبی هوا از مهمترین عوامل طراحی هستند.
- آیا سیکلونها نیاز به تعمیرات دورهای دارند؟
- بهدلیل نداشتن قطعات متحرک، سیکلونها تعمیر زیادی نمیخواهند، اما بازرسی منظم برای بررسی سایش داخلی توصیه میشود.
- چگونه میتوان مدل مناسب سیکلون را انتخاب کرد؟
- با در نظر گرفتن نوع ماده، دبی جریان، دمای کار، فضای نصب و راندمان مورد انتظار؛ مشاوره با تولیدکننده نیز ضروری است.
